HL-DS Σταθμοί Σύνδεσης (Docking Stations) Καταγραφικών

για τη σειρά HL-NT για επέκταση του αριθμού εισόδων αισθητήρων και διασύνδεση με υπολογιστή

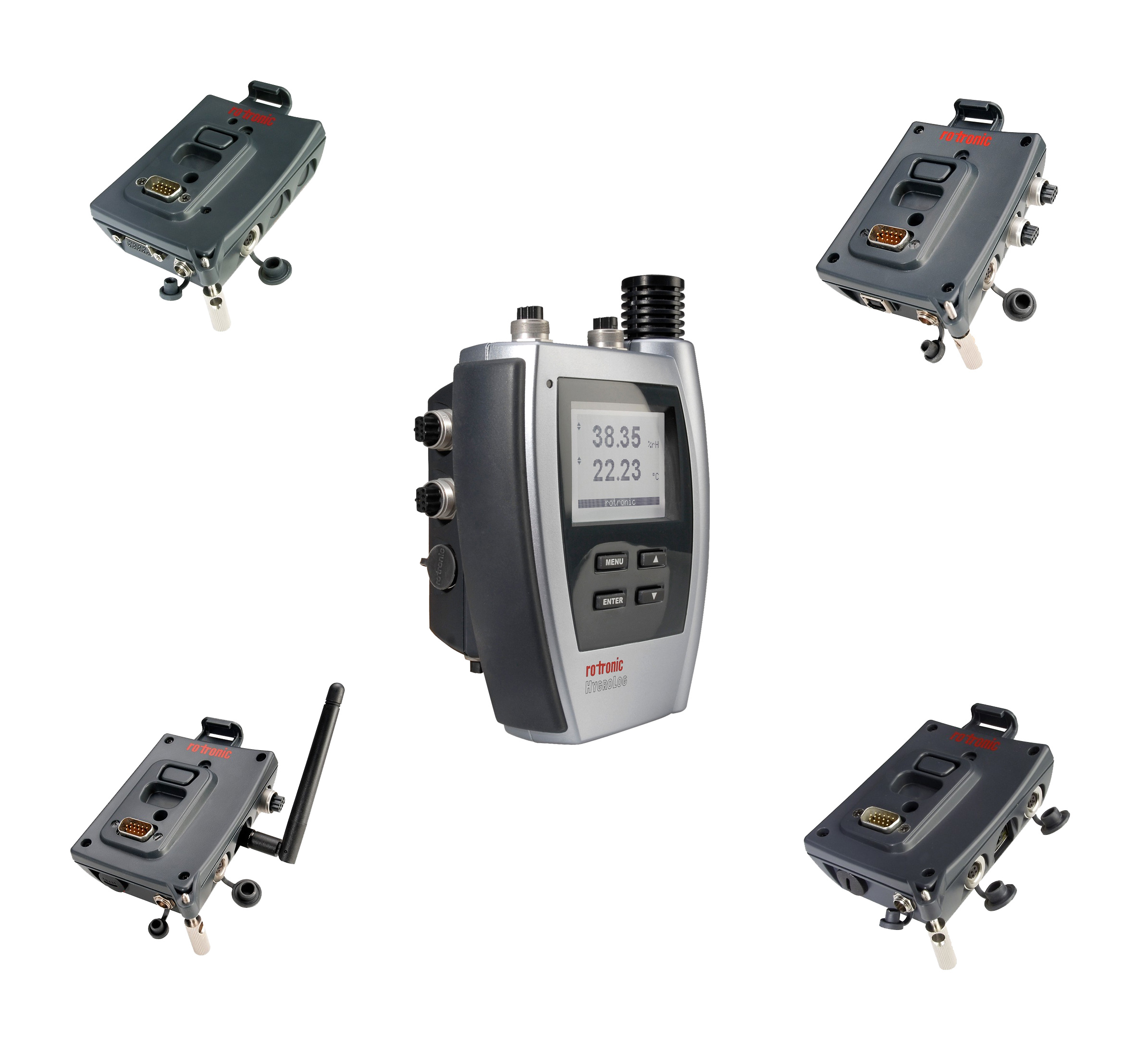

HL-DS σταθμός σύνδεσης (docking stations) καταγραφικών

Προϊόν: HL-DS σταθμός σύνδεσης (docking stations) καταγραφικών

Περιγραφή: Οι σταθμοί σύνδεσης HL-DS (docking station) χρησιμοποιούνται για τη διασύνδεση των καταγραφικών της σειράς HL-NT (HL-NT2 & HL-NT3) με υπολογιστή μέσω διεπαφών USB, Ethernet, WLAN, RS232, RS485 (ανάλογα το μοντέλο) καθώς και για επέκταση των εισόδων αισθητήρων των καταγραφικών της σειράς HL-NT με δυνατότητα σύνδεσης μέχρι 4 επιπλέον αισθητήρων. Διατίθεται μια μεγάλη γκάμα σταθμών σύνδεσης. Ελβετικής κατασκευής

Κωδικός SKU: 01.03845

Κατασκευαστής: Rotronic AG


Γενικά Χαρακτηριστικά


  • Μεγάλη γκάμα σταθμών σύνδεσης για τα καταγραφικά HL-NT2 & HL-NT3
  • Μεγάλη γκάμα αισθητήρων θερμοκρασίας και/ή υγρασίας
  • Υψηλή ακρίβεια μέτρησης ανάλογα με τον αισθητήρα
  • Διασύνδεση με υπολογιστή μέσω USB, Ethernet, WLAN, Web interface, RS485, RS232 (ανάλογα το μοντέλο)
  • Διαθέτουν αντικλεπτική προστασία
  • Δυνατότητα σύνδεσης εξωτερικής παροχής 12 VDC για την τροφοδοσία του συνδεδεμένου καταγραφικού & ενεργοποίηση της λειτουργίας φωτισμού οθόνης
  • Διατίθεται τροφοδοτικό 220 VAC / 12 VDC σαν εξτρά αξεσουάρ
  • Δυνατότητα για τοποθέτηση σε τοίχο
  • Όσα διαθέτουν Web interface είναι προσπελάσιμα μέσω φυλλομετρητή (web browser) χωρίς την χρήση του λογισμικού HW4

Τεχνικά Χαρακτηριστικά


  • ΣΥΜΒΑΤΑ ΚΑΤΑΓΡΑΦΙΚΑ: HL-NT2, HL-NT3
  • ΕΙΣΟΔΟΙ ΑΙΣΘΗΤΗΡΩΝ: 4
  • ΤΥΠΟΣ ΑΙΣΘΗΤΗΡΩΝ: HygroClip2, Pt100, αναλογικούς 0...2.5 V, αναλογικούς 0...20 mA
  • ΕΥΡΟΣ ΕΦΑΡΜΟΓΗΣ: −100...+200 °C (ανάλογα τον αισθητήρα)
  • ΑΚΡΙΒΕΙΑ: ανάλογα τον αισθητήρα
  • ΨΗΦΙΑΚΕΣ ΕΙΣΟΔΟΙ ON/OFF: 2
  • ΕΞΟΔΟΙ ΡΕΛΕ: 2 (ανάλογα το μοντέλο)
  • ΔΙΑΣΥΝΔΕΣΗ ΥΠΟΛΟΓΙΣΤΗ: USB, Ethernet, WLAN, Web interface, RS485, RS232
  • IP ΠΡΟΣΤΑΣΙΑ: IP40
  • ΤΡΟΦΟΔΟΣΙΑ: 12-24 VDC
  • ΒΑΡΟΣ: ~175 g
  • ΔΙΑΣΤΑΣΕΙΣ: 70 x 113 x 39 mm

ΕΝΔΕΙΚΤΙΚΟΙ ΤΥΠΟΙ Docking Stations:

HL-DS-NT3: για τοποθέτηση σε τοίχο, εξωτερική τροφοδοσία ρεύματος, διεπαφή USB/RS485.

HL-DS-NT4: για τοποθέτηση σε τοίχο, εξωτερική τροφοδοσία ρεύματος, διεπαφή Ethernet/RS485, 2 ψηφιακές είσοδοι αισθητήρων, αντικλεπτική προστασία.

HL-DS-NT4-WEB: για τοποθέτηση σε τοίχο, εξωτερική τροφοδοσία ρεύματος, διεπαφή Ethernet, 2 ψηφιακές είσοδοι αισθητήρων, πρόσβαση των δεδομένων μέσω web browser (φυλλομετρητή), αντικλεπτική προστασία.

HL-DS-U4: για τοποθέτηση σε τοίχο, εξωτερική τροφοδοσία ρεύματος, διεπαφή Ethernet/RS485, 2 ψηφιακές είσοδοι αισθητήρων / 4 αναλογικές είσοδοι αισθητήρων 0...2.5 V, αντικλεπτική προστασία.

HL-DS-U2-420: για τοποθέτηση σε τοίχο, εξωτερική τροφοδοσία ρεύματος, διεπαφή USB/RS485, 2 ψηφιακές είσοδοι αισθητήρων / 4 αναλογικές είσοδοι αισθητήρων 0...20 mA / 4...20 mA, αντικλεπτική προστασία.

Δείτε στο φυλλάδιο της ενότητας "Υλικό υποστήριξης" όλα τα διαθέσιμα μοντέλα, όπου περιγράφονται οι δυνατότητες διασύνδεσης & επέκτασης καθώς και οι κωδικοί παραγγελίας αυτών.

Για επέκταση των δυνατοτήτων των καταγραφικών HL-NT

   Καλέστε στο 2104838270 για πληροφορίες

Εφαρμογές

Το HL-DS σταθμός σύνδεσης (docking stations) καταγραφικών μπορεί να χρησιμοποιηθεί ενδεικτικά στις παρακάτω εφαρμογές:

  • Για την δημιουργία επεκτάσιμων καταγραφικών υγρασίας / θερμοκρασίας και την σύνδεση ειδικών αισθητήρων
  • Για την διασύνδεση των καταγραφικών και την προσβασιμότητα αυτών από το internet μέσω web browser

Υλικό υποστήριξης

Δεν απαιτείται λογισμικό
